Screws Locking – SYJ

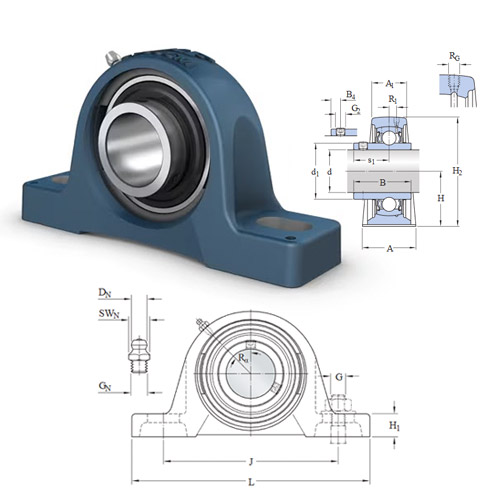

Y-Bearing Unit SY / SYJ แบบ Screws Locking เป็นชุดตลับลูกปืนพร้อมเสื้อแบบ Pillow Block Unit ที่ใช้ระบบสกรูล็อกเพลา (Set Screw Locking) เพื่อยึดเพลาให้แน่น ลดการลื่นไถลระหว่างการทำงาน เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบลำเลียง และเครื่องจักรการเกษตร ติดตั้งง่าย แข็งแรง และช่วยให้การหมุนของเพลามีความเสถียร

ลักษณะพิเศษ

โครงสร้าง Pillow Block Housing แข็งแรง รองรับการทำงานต่อเนื่อง
ลูกปืน Self-aligning เล็กน้อย ช่วยชดเชยการเยื้องศูนย์ของเพลา
มี ซีลสองด้านประสิทธิภาพสูง ป้องกันฝุ่นและสิ่งสกปรก

รหัสต่อท้าย (Suffix) ที่พบได้

SY – ชุดตลับลูกปืนพร้อมเสื้อเหล็กหล่อมาตรฐาน
SYJ – รุ่นที่มีโครงสร้างเสื้อเสริมความแข็งแรง ขนาดเทียบกับมาตราฐาน JIS
TF – รหัสต่อท้าย ชุดลูกปืนที่ใช้ลูกปืน YAR
RM – รหัสต่อท้าย ชุดลูกปืนที่ใช้ลูกปืน YAT

ขอใบเสนอราคา :

Designation	Bore diameter [d]	Outside diameter [D]	Width [B]	Basic dynamic load rating	Limiting speed	Link
Designation	Bore diameter [d]	Outside diameter [D]	Width [B]	Basic dynamic load rating	Limiting speed	Link
	mm	mm	mm	kN	rpm
SY 12 TF	12	32	97	9.6	9 500
SY 1/2 TF	12.7	32	97	9.6	9 500
SY 15 TF	15	32	97	9.6	9 500
SY 5/8 TF	15.875	32	97	9.6	9 500
SY 17 TF	17	32	97	9.6	9 500
SY 3/4 TF	19.05	32	97	12.7	8 500
SYJ 3/4 TF	19.05	34	97	12.7	8 500
SYK 20 TR	20	32	96.5	12.7	5 000
SYWK 20 YTA	20	32	96.5	12.7	5 000
SY 20 TR	20	32	97	12.7	5 000
SYK 20 TF	20	32	96.5	12.7	8 500
SY 20 TF	20	32	97	12.7	8 500
SY 7/8 TF	22.225	36	102	14.0	7 000
SYWK 15/16 YTA	23.813	32	105.5	14.0	4 300
SY 15/16 TF	23.813	36	102	14.0	7 000
XGTASE25-SY	25	36	102	14.0	800
SYK 25 TR	25	32	105.5	14.0	4 300
SYWK 25 YTA	25	32	105.5	14.0	4 300
SY 25 TR	25	36	102	14.0	4 300
XGPASE25-SY	25	36	102	14.0	5 850
SYK 25 TF	25	32	105.5	14.0	7 000
SY 25 TF	25	36	102	14.0	7 000
SYJ 25 TF	25	38	102.5	14.0	7 000
SYWK 1. YTA	25.4	32	105.5	14.0	4 300
SY 1. TF	25.4	36	102	14.0	7 000
SYJ 1. TF	25.4	38	102.5	14.0	7 000
SY 1.1/8 TF	28.575	40	117.5	19.5	6 300
XGTASE30-SY	30	40	117.5	19.5	750
SY 30 TR	30	40	118	19.5	3 800
SYK 30 TR	30	40	121	19.5	3 800
SYWK 30 YTA	30	40	121	19.5	3 800
SY 30 TF	30	40	117.5	19.5	6 300
SYK 30 TF	30	40	121	19.5	6 300
SYJ 30 TF	30	42	118	19.5	6 300
SY 1.3/16 TF	30.163	40	117.5	19.5	6 300
SYWK 1.1/4 YTA	31.75	45	126	25.5	3 200
SY 1.1/4 TF	31.75	45	126	25.5	5 300
SYJ 1.1/4 TF	31.75	46	129	25.5	5 300
SY 1.5/16 TF	33.338	45	126	25.5	5 300
SYWK 1.3/8 YTA	34.925	45	126	25.5	3 200
SY 1.3/8 TF	34.925	45	126	25.5	5 300
SYWK 35 YTA	35	45	126	25.5	3 200
SY 35 TR	35	45	126	25.5	3 200
SYK 35 TR	35	45	126	25.5	3 200
SYK 35 TF	35	45	126	25.5	5 300
SY 35 TF	35	45	126	25.5	5 300
SYJ 35 TF	35	46	129	25.5	5 300
XGPASE35-SY	35	45	126	25.7	4 300
SYWK 1.7/16 YTA	36.513	45	126	25.5	3 200
SY 1.7/16 TF	36.513	45	126	25.5	5 300
SYWK 1.1/2 YTA	38.1	48	136	30.7	2 800
SY 1.1/2 TF	38.1	48	135.5	30.7	4 800
SYJ 1.1/2 TF	38.1	49	136.5	30.7	4 800
SY 40 TDW	40	48	135.5	30.7	950
SY 40 TR	40	48	135.5	30.7	2 800
SYWK 40 YTA	40	48	136	30.7	2 800
SYK 40 TR	40	48	136	30.7	2 800
SY 40 TF	40	48	135.5	30.7	4 800
SYK 40 TF	40	48	136	30.7	4 800
SYJ 40 TF	40	49	136.5	30.7	4 800
XGPASE40-SY	40	48	135.5	32.6	3 750
XGRASE40-SY	40	48	135.5	32.6	3 750
SY 1.5/8 TF	41.275	48	143.5	33.2	4 300
SY 1.11/16 TF	42.863	48	143.5	33.2	4 300
SY 1.3/4 TF	44.45	48	143.5	33.2	4 300
SYJ 1.3/4 TF	44.45	52	143.5	33.2	4 300
SY 45 TR	45	48	143.5	33.2	2 400
SY 45 TF	45	48	143.5	33.2	4 300
SYJ 45 TF	45	52	143.5	33.2	4 300
SYWK 1.15/16 LTA	49.213	60	159	35.1	2 200
SY 1.15/16 TF	49.213	54	157	35.1	4 000
SY 50 TR	50	54	157	35.1	2 200
SY 50 TF	50	54	157	35.1	4 000
SYJ 50 TF	50	58	157.5	35.1	4 000
SYJ 2. TF	50.8	60	171.5	43.6	3 600
SY 2. TF	50.8	60	171.5	43.6	3 600
SY 55 TR	55	60	171.5	43.6	1 900
SYJ 55 TF	55	60	171.5	43.6	3 600
SY 55 TF	55	60	171.5	43.6	3 600
SY 2.3/16 TF	55.563	60	171.5	43.6	3 600
SY 2.1/4 TF	57.15	60	190.5	52.7	3 400
SY 60 TR	60	60	190.5	52.7	1 800
SYJ 60 TF	60	65	188.5	52.7	3 400
SY 60 TF	60	60	190.5	52.7	3 400
SY 2.7/16 TF	61.913	60	190.5	52.7	3 400
SY 2.7/16 DUTF	61.913	65	210	62.4	2 800
SY 2.1/2 TF	63.5	65	203	57.2	3 000
SYJ 2.1/2 TF	63.5	70	203	57.2	3 000
SY 2.1/2 DUTF	63.5	65	210	62.4	2 800
SY 65 TR	65	65	203	57.2	1 600
SY 65 TF	65	65	203	57.2	3 000
SYJ 65 TF	65	70	203	57.2	3 000
SY 2.11/16 TF	68.263	65	203	57.2	3 000
SY 2.3/4 UTF	69.85	72	216	66.3	2 600
SYJ 70 TF	70	72	210	62.4	2 800
SY 2.15/16 UTF	74.613	72	216	66.3	2 600
SY 2.15/16 DUTF	74.613	78	228.5	72.8	2 400
SYJ 75 TF	75	74	217	66.3	2 600
SY 3. UTF	76.2	78	228.5	72.8	2 400
SYJ 80 TF	80	78	232	72.8	2 400
SYJ 90 TF	90	88	262	95.6	2 000
SYJ 100 TF	100	95	308	124	1 900
