ในระบบเครื่องจักรอุตสาหกรรมที่ใช้สายพานส่งกำลัง ไม่ว่าจะเป็นพัดลมอุตสาหกรรม ปั๊มลม คอนเวเยอร์ หรือมอเตอร์ขับเคลื่อนทั่วไป “การตั้งแนวสายพาน” ถือเป็นหนึ่งในปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพและอายุการใช้งานของเครื่องจักรโดยตรง หากแนวสายพานหรือมู่เล่ย์เกิดการเยื้องหรือเอียงเพียงเล็กน้อย อาจนำไปสู่ปัญหาสายพานสึกเร็วกว่าปกติ เครื่องสั่น เสียงดัง รวมถึงเพิ่มภาระให้กับลูกปืนและมอเตอร์โดยไม่จำเป็นได้
บทความนี้จะพาไปทำความเข้าใจเกี่ยวกับการตั้งสายพานเครื่องจักร ตั้งแต่หลักการพื้นฐาน ความสำคัญ สัญญาณของแนวสายพานที่ผิดปกติ ไปจนถึงวิธีตั้งความตึงสายพานและการตั้งแนวอย่างถูกต้อง เพื่อช่วยลดปัญหาในการทำงานและยืดอายุการใช้งานของเครื่องจักรในระยะยาว
การตั้งแนวสายพาน (Belt Alignment) คืออะไร
การตั้งแนวสายพาน (Belt Alignment) คือกระบวนการปรับตำแหน่งของมู่เล่ย์ (Pulley) และสายพานให้ทำงานอยู่ในแนวที่ถูกต้องและสมดุลกัน เพื่อให้ระบบส่งกำลังสามารถทำงานได้อย่างมีประสิทธิภาพสูงสุด โดยแนวของมู่เล่ย์ทั้งฝั่งต้นกำลังและปลายทางควรอยู่ในระนาบเดียวกัน ไม่เอียงหรือเยื้องจากกัน เพราะหากแนวผิดเพียงเล็กน้อย ก็อาจส่งผลให้สายพานเกิดการสึกหรอเร็วกว่าปกติ รวมถึงทำให้เครื่องจักรเกิดแรงสั่นสะเทือนและสูญเสียพลังงานโดยไม่จำเป็น
ทำไมการตั้งแนวสายพานเครื่องจักรจึงสำคัญ
ดังที่กล่าวไว้เบื้องต้น แม้แนวของมู่เล่ย์จะคลาดเคลื่อนเพียงเล็กน้อย ก็อาจส่งผลต่อทั้งประสิทธิภาพการทำงาน อายุการใช้งานของอุปกรณ์ และต้นทุนการบำรุงรักษาในระยะยาว โดยความสำคัญหลัก ๆ ที่พบได้มีดังนี้
1. ช่วยยืดอายุการใช้งานของสายพานและมู่เล่ย์
เมื่อแนวสายพานอยู่ในตำแหน่งที่ถูกต้อง แรงดึงจะกระจายตัวอย่างสมดุล ทำให้สายพานไม่เกิดการเสียดสีหรือกินขอบมากเกินไป ส่งผลให้สายพานและมู่เล่ย์สึกหรอช้าลง ลดความถี่ในการเปลี่ยนอะไหล่และช่วยลดต้นทุนการบำรุงรักษาได้ในระยะยาว
2. ลดแรงสั่นสะเทือนและเสียงผิดปกติของเครื่องจักร
แนวสายพานที่เอียงหรือเยื้องจากกัน มักทำให้เกิดแรงสั่นสะเทือนระหว่างการหมุน รวมถึงเกิดเสียงหวีดหรือเสียงดังผิดปกติขณะเดินเครื่อง ซึ่งนอกจากจะส่งผลต่อประสิทธิภาพการทำงานแล้ว ยังอาจเป็นสัญญาณเริ่มต้นของความเสียหายภายในระบบอีกด้วย
3. ลดภาระของลูกปืนและมอเตอร์
หากการตั้งสายพานเครื่องจักรไม่ถูกต้อง อุปกรณ์อย่างลูกปืน เพลา และมอเตอร์จะต้องรับแรงโหลดมากกว่าปกติ ทำให้เกิดความร้อนสะสมและเสื่อมสภาพเร็วขึ้น การตั้งแนวสายพานอย่างเหมาะสมจึงช่วยลดภาระของชิ้นส่วนเหล่านี้ และช่วยยืดอายุการใช้งานของเครื่องจักรโดยรวม
4. ช่วยประหยัดพลังงานและเพิ่มประสิทธิภาพการทำงาน
เมื่อระบบสายพานทำงานได้อย่างสมดุล มอเตอร์จะใช้พลังงานในการขับเคลื่อนน้อยลง เพราะไม่มีแรงต้านหรือแรงดึงที่ผิดปกติ ส่งผลให้เครื่องจักรทำงานได้เต็มประสิทธิภาพและช่วยลดการสูญเสียพลังงานโดยไม่จำเป็น
5. ลดโอกาสเกิด Downtime ในกระบวนการผลิต
ปัญหาสายพานขาด สายพานหลุด หรือชิ้นส่วนเสียหายจากแนวที่ผิดปกติ อาจทำให้เครื่องจักรหยุดทำงานกะทันหัน ซึ่งส่งผลต่อกระบวนการผลิตโดยตรง การตรวจสอบและตั้งแนวสายพานอย่างสม่ำเสมอจึงเป็นส่วนสำคัญของงาน Preventive Maintenance ที่ช่วยลดความเสี่ยงของการหยุดเครื่องจักรโดยไม่คาดคิด
6. เพิ่มความแม่นยำและความเสถียรของระบบส่งกำลัง
ในเครื่องจักรอุตสาหกรรมบางประเภท โดยเฉพาะระบบที่ต้องทำงานต่อเนื่องหรือใช้ความเร็วรอบสูง ความแม่นยำของแนวสายพานมีผลต่อเสถียรภาพในการทำงานโดยตรง การตั้งแนวที่ถูกต้องจะช่วยให้ระบบส่งกำลังทำงานได้ราบรื่น ลดความคลาดเคลื่อน และช่วยรักษาคุณภาพของกระบวนการผลิตได้ดียิ่งขึ้น
ลักษณะของแนวสายพานที่ผิดปกติมีอะไรบ้าง
แนวสายพานที่ผิดปกติ หรือที่เรียกว่า Belt Misalignment เป็นหนึ่งในสาเหตุสำคัญที่ทำให้ระบบส่งกำลังทำงานได้ไม่เต็มประสิทธิภาพ และอาจนำไปสู่ความเสียหายของเครื่องจักรในระยะยาว โดยปัญหาเหล่านี้มักสามารถสังเกตได้จากลักษณะการทำงานของเครื่องจักร รวมถึงร่องรอยการสึกหรอของสายพานและมู่เล่ย์ หากตรวจพบตั้งแต่ระยะเริ่มต้น ก็จะช่วยลดโอกาสเกิดความเสียหายรุนแรงและลดค่าใช้จ่ายในการซ่อมบำรุงได้มาก
โดยทั่วไป ลักษณะของแนวสายพานที่ผิดปกติสามารถแบ่งออกได้ดังนี้
1. แนวเอียง (Angular Misalignment)
เกิดจากมู่เล่ย์ทั้งสองตัวอยู่คนละมุมกัน แม้จะอยู่ในแนวระนาบใกล้เคียงกัน แต่หน้าแปลนหรือแนวการหมุนไม่ได้ขนานกัน ทำให้สายพานถูกบังคับให้วิ่งเอียงขณะทำงาน ส่งผลให้เกิดการสึกหรอบริเวณขอบสายพานมากผิดปกติ และอาจทำให้เกิดเสียงดังหรือแรงสั่นสะเทือนระหว่างเดินเครื่อง
2. แนวเยื้อง (Offset Misalignment)
เป็นลักษณะที่มู่เล่ย์ทั้งสองอยู่ขนานกัน แต่ไม่ได้อยู่ในระนาบเดียวกัน ทำให้สายพานวิ่งไม่ตรงแนวและเกิดแรงดึงด้านใดด้านหนึ่งตลอดเวลา ปัญหานี้มักทำให้สายพานกินขอบ สึกไม่สม่ำเสมอ และลดอายุการใช้งานของทั้งสายพานและลูกปืน
3. สายพานสึกหรือกินขอบผิดปกติ
หากพบว่าสายพานมีรอยสึกเฉพาะด้าน หรือขอบสายพานเริ่มฉีก แตก หรือบางลงเร็วกว่าปกติ อาจเป็นสัญญาณว่าแนวสายพานไม่ตรง เนื่องจากสายพานถูกเสียดสีกับมู่เล่ย์อยู่ตลอดเวลา
4. มีเสียงหวีดหรือเสียงดังขณะเดินเครื่อง
เสียงผิดปกติ เช่น เสียงหวีด เสียงเสียดสี หรือเสียงกระแทกเบา ๆ ขณะเครื่องจักรทำงาน มักเป็นสัญญาณเตือนของการตั้งแนวสายพานหรือการตั้งความตึงสายพานที่ไม่เหมาะสม โดยเฉพาะในกรณีที่สายพานลื่นหรือรับแรงดึงไม่สมดุล
5. เครื่องจักรเกิดแรงสั่นสะเทือนมากกว่าปกติ
เมื่อแนวสายพานผิด เครื่องจักรจะเกิดแรงสั่นสะเทือนระหว่างการหมุนมากขึ้น ซึ่งนอกจากจะกระทบต่อเสถียรภาพในการทำงานแล้ว ยังเพิ่มภาระให้กับลูกปืน เพลา และฐานเครื่องจักร ทำให้อุปกรณ์เสื่อมสภาพเร็วขึ้น
6. มีผงยางหรือเศษสายพานสะสมจำนวนมาก
หากพบผงยางสีดำหรือเศษสายพานสะสมบริเวณมู่เล่ย์และฐานเครื่องจักร อาจเป็นสัญญาณว่าสายพานเกิดการเสียดสีผิดปกติจากแนวที่คลาดเคลื่อน ซึ่งควรรีบตรวจสอบและปรับตั้งแนวสายพานโดยเร็ว

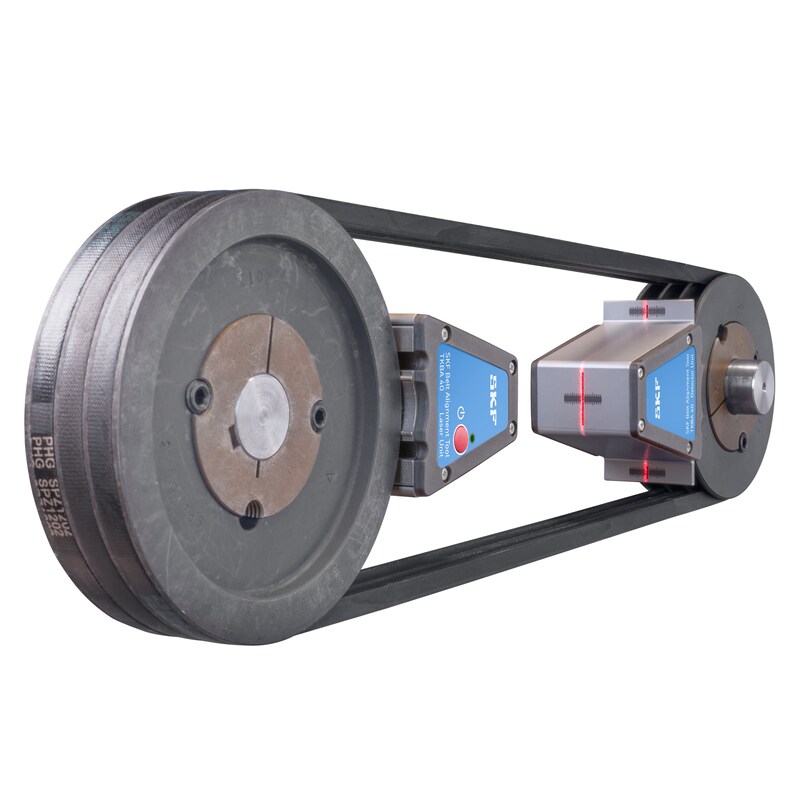

แม้บางกรณีจะสามารถตรวจสอบแนวสายพานด้วยสายตาได้เบื้องต้น แต่การใช้เครื่องมือเฉพาะทาง เช่น Laser Belt Alignment จะช่วยเพิ่มความแม่นยำในการวิเคราะห์ทั้งแนวเอียงและแนวเยื้องได้ดีกว่า ลดความผิดพลาดจากการประเมินแบบ Manual และช่วยให้การตั้งแนวสายพานเป็นไปอย่างมีประสิทธิภาพมากขึ้น
วิธีตั้งความตึงสายพาน และการตั้งแนวสายพานที่ถูกต้อง
การตั้งสายพานเครื่องจักรให้ทำงานได้อย่างมีประสิทธิภาพ ไม่ได้มีเพียงการปรับแนวของมู่เล่ย์ให้ตรงเท่านั้น แต่ยังรวมถึงการตั้งความตึงสายพานให้อยู่ในระดับที่เหมาะสมด้วย เพราะแม้แนวสายพานจะถูกต้อง หากสายพานตึงหรือหย่อนเกินไป ก็อาจส่งผลต่อประสิทธิภาพการทำงานและอายุการใช้งานของอุปกรณ์ได้เช่นกัน ดังนั้นการตั้งแนวสายพานและการตั้งความตึงสายพานจึงควรทำควบคู่กันเสมอ
โดยทั่วไป วิธีตั้งความตึงสายพานและการตั้งแนวสายพานที่ถูกต้อง สามารถทำได้ตามขั้นตอนดังนี้
1. ตรวจสอบสภาพสายพานและมู่เล่ย์ก่อนเริ่มงาน
ก่อนทำการปรับตั้ง ควรตรวจสอบสภาพของสายพาน มู่เล่ย์ และอุปกรณ์รอบข้างก่อนเสมอ หากพบรอยแตก รอยสึก หรือมู่เล่ย์เสียรูป ควรแก้ไขหรือเปลี่ยนชิ้นส่วนก่อน เพราะแม้จะตั้งแนวได้ถูกต้อง แต่หากอุปกรณ์มีความเสียหายอยู่แล้ว ก็อาจทำให้เกิดปัญหาซ้ำได้ในภายหลัง
2. ตรวจสอบแนวของมู่เล่ย์
ขั้นตอนสำคัญของการตั้งแนวสายพาน คือการตรวจสอบว่ามู่เล่ย์ทั้งสองอยู่ในระนาบเดียวกันหรือไม่ โดยต้องพิจารณาทั้งแนวเอียง (Angular Misalignment) และแนวเยื้อง (Offset Misalignment) หากแนวคลาดเคลื่อน ควรปรับตำแหน่งมอเตอร์หรือฐานเครื่องจักรให้เหมาะสมก่อนเริ่มตั้งความตึงสายพาน
3. ตั้งความตึงสายพานให้เหมาะสม

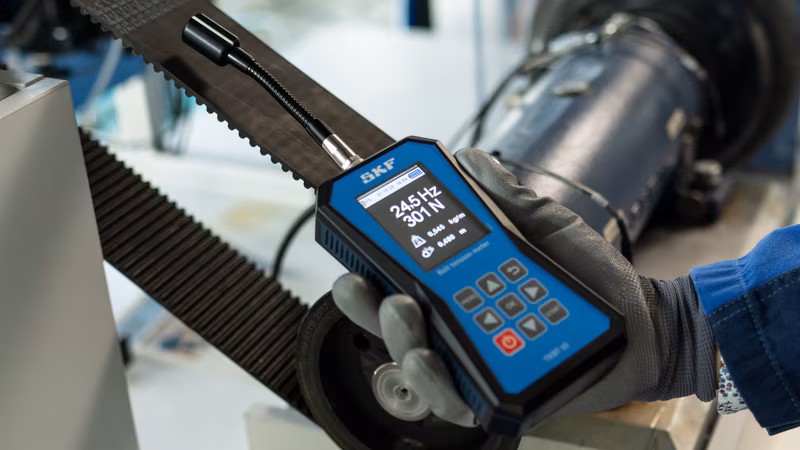

การตั้งความตึงสายพานควรอ้างอิงค่ามาตรฐานจากผู้ผลิต เพื่อให้สายพานสามารถส่งกำลังได้อย่างมีประสิทธิภาพ โดยวิธีตั้งความตึงสายพานเบื้องต้น อาจใช้การตรวจสอบระยะยุบตัวของสายพานเมื่อกดด้วยแรงที่กำหนด หรือใช้เครื่องมือวัดความตึงสายพานเพื่อเพิ่มความแม่นยำ
- หากสายพานตึงเกินไป จะทำให้ลูกปืนและมอเตอร์รับภาระมากขึ้น เกิดความร้อนสะสม และทำให้อายุการใช้งานสั้นลง
- หากสายพานหย่อนเกินไป อาจทำให้เกิดการลื่น เสียงหวีด และสูญเสียประสิทธิภาพในการส่งกำลัง
ดังนั้น การตั้งความตึงสายพานที่เหมาะสมจึงเป็นจุดสำคัญที่ช่วยลดการสึกหรอและทำให้เครื่องจักรทำงานได้เสถียรมากขึ้น
4. ทดสอบการทำงานหลังปรับตั้ง
หลังจากตั้งแนวและตั้งความตึงสายพานเรียบร้อยแล้ว ควรทดลองเดินเครื่องเพื่อตรวจสอบการทำงานจริง เช่น ตรวจสอบแรงสั่นสะเทือน เสียงผิดปกติ และแนวการวิ่งของสายพาน หากพบความผิดปกติ ควรปรับตั้งเพิ่มเติมจนกว่าระบบจะทำงานได้อย่างสมดุล
5. ใช้เครื่องมือเฉพาะทางเพื่อเพิ่มความแม่นยำ
แม้ว่าการตรวจสอบแบบ Manual จะสามารถใช้งานได้ในระดับเบื้องต้น แต่ในงานอุตสาหกรรมที่ต้องการความแม่นยำสูง นิยมใช้เครื่องมือ Laser Belt Alignment และเครื่องมือวัดความตึงสายพานเข้ามาช่วยในการปรับตั้ง เพราะสามารถวิเคราะห์แนวเอียงและแนวเยื้องได้ละเอียดกว่า ลดความผิดพลาดจากการประเมินด้วยสายตา และช่วยให้การตั้งแนวสายพานทำได้รวดเร็วและมีประสิทธิภาพมากยิ่งขึ้น
การตรวจสอบและปรับตั้งสายพานอย่างสม่ำเสมอ ถือเป็นส่วนสำคัญของงานบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) ที่ช่วยลดโอกาสเกิดความเสียหายของเครื่องจักร ลด Downtime และช่วยให้ระบบส่งกำลังทำงานได้อย่างเต็มประสิทธิภาพในระยะยาว\
ปรึกษาผู้เชี่ยวชาญ หรือขอใบเสนอราคา
ปรึกษาทีมงาน TPS สำหรับสินค้า SKF, ตลับลูกปืน, สายพาน, น้ำมันหล่อลื่น และอะไหล่อุตสาหกรรม พร้อมแนะนำสินค้าให้เหมาะกับการใช้งาน
สรุป
การตั้งแนวสายพานและการตั้งความตึงสายพานอย่างถูกต้อง เป็นส่วนสำคัญที่ช่วยให้เครื่องจักรทำงานได้เต็มประสิทธิภาพ ลดการสึกหรอของสายพาน มู่เล่ย์ และอุปกรณ์ภายในระบบ รวมถึงช่วยลดแรงสั่นสะเทือน เสียงผิดปกติ และการสูญเสียพลังงานที่อาจเกิดจากแนวสายพานที่คลาดเคลื่อน ซึ่งส่งผลโดยตรงต่ออายุการใช้งานของเครื่องจักรและต้นทุนการบำรุงรักษาในระยะยาว
