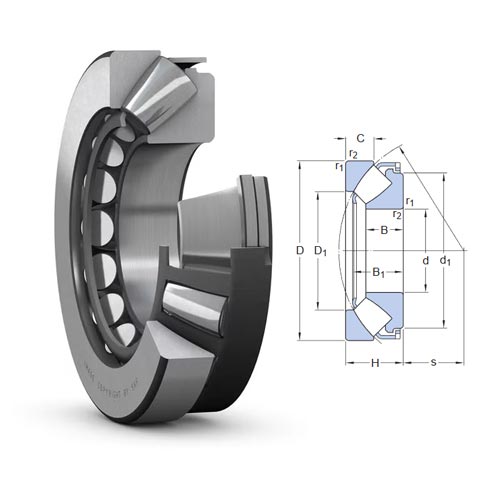

Spherical roller thrust bearings

ตลับลูกปืน กันรุนเม็ดโค้ง (Spherical Roller Thrust Bearings) ออกแบบให้รองรับแรงตามแนวแกนสูงมาก พร้อมรองรับแรงรัศมีบางส่วนและสามารถปรับเยื้องศูนย์ของเพลาได้ เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องรีดเหล็ก เครื่องอัด และอุปกรณ์งานเหมืองแร่ โครงสร้างเม็ดลูกปืนแบบโค้งช่วยกระจายแรงได้ดี เพิ่มความแข็งแรงและเสถียรภาพในการทำงาน

ลักษณะพิเศษ

รองรับ แรงตามแนวแกนสูงมาก และแรงรัศมีบางส่วน
สามารถ ปรับเยื้องศูนย์ของเพลา (Self-aligning) ได้ดี
เหมาะสำหรับ งานหนักและสภาวะโหลดสูงต่อเนื่อง

รหัสต่อท้าย (Suffix) ที่พบได้

E – โครงสร้างเสริมกำลัง รองรับโหลดสูง
M / MA – รังทองเหลืองกลึง (Machined Brass Cage)
C3 / C4 – ค่าระยะเคลียร์รันซ์ภายในมากกว่ามาตรฐาน
P5 / P6 – ค่าความเที่ยงตรงสูงกว่ามาตรฐาน
K – รูเพลาเรียว (Tapered Bore)

ขอใบเสนอราคา :

Designation	Bore diameter	Outside diameter	Height	Basic dynamic load rating	Limiting speed	Link
Designation	Bore diameter	Outside diameter	Height	Basic dynamic load rating	Limiting speed	Link
29412 E	60.00	130.00	42.00	390.0	5 000
29413 E	65.00	140.00	45.00	455.0	4 800
29414 E	70.00	150.00	48.00	520.0	4 300
29415 E	75.00	160.00	51.00	600.0	4 000
29416 E	80.00	170.00	54.00	670.0	3 800
29317 E	85.00	150.00	39.00	380.0	4 000
29417 E	85.00	180.00	58.00	735.0	3 600
29318 E	90.00	155.00	39.00	400.0	4 000
29418 E	90.00	190.00	60.00	815.0	3 400
29320 E	100.00	170.00	42.00	465.0	3 600
29420 E	100.00	210.00	67.00	980.0	3 000
29322 E	110.00	190.00	48.00	610.0	3 200
29422 E	110.00	230.00	73.00	1 180	2 800
29324 E	120.00	210.00	54.00	765.0	2 800
29424 E	120.00	250.00	78.00	1 370	2 600
29326 E	130.00	225.00	58.00	865.0	2 600
29426 E	130.00	270.00	85.00	1 560	2 400
29328 E	140.00	240.00	60.00	980.0	2 600
29428 E	140.00	280.00	85.00	1 630	2 400
29230 E	150.00	215.00	39.00	408.0	2 800
29330 E	150.00	250.00	60.00	1 000	2 400
29430 E	150.00	300.00	90.00	1 860	2 200
29332 E	160.00	270.00	67.00	1 180	2 200
29432 E	160.00	320.00	95.00	2 080	2 000
29334 E	170.00	280.00	67.00	1 200	2 200
29434 E	170.00	340.00	103.00	2 360	1 900
29236 E	180.00	250.00	42.00	495.0	2 600
29336 E	180.00	300.00	73.00	1 430	2 000
29436 E	180.00	360.00	109.00	2 600	1 800
29338 E	190.00	320.00	78.00	1 630	1 900
29438 E	190.00	380.00	115.00	2 850	1 700
29240 E	200.00	280.00	48.00	656.0	2 200
29340 E	200.00	340.00	85.00	1 860	1 700
29440 E	200.00	400.00	122.00	3 200	1 600
29244 E	220.00	300.00	48.00	690.0	2 200
29344 E	220.00	360.00	85.00	2 000	1 700
29444 E	220.00	420.00	122.00	3 350	1 500
29248	240.00	340.00	60.00	799.0	1 800
29348 E	240.00	380.00	85.00	2 040	1 600
29448 E	240.00	440.00	122.00	3 400	1 500
29252	260.00	360.00	60.00	817.0	1 700
29352 E	260.00	420.00	95.00	2 550	1 400
29452 E	260.00	480.00	132.00	4 050	1 300
29256	280.00	380.00	60.00	863.0	1 700
29356 E	280.00	440.00	95.00	2 550	1 400
29456 E	280.00	520.00	145.00	4 900	1 200
29260	300.00	420.00	73.00	1 070	1 400
29360 E	300.00	480.00	109.00	3 100	1 200
29460 E	300.00	540.00	145.00	5 000	1 200
29264	320.00	440.00	73.00	1 110	1 400
29364 E	320.00	500.00	109.00	3 350	1 200
29464 E	320.00	580.00	155.00	5 700	1 100
29268	340.00	460.00	73.00	1 130	1 300
29368	340.00	540.00	122.00	2 710	1 100
29468 E	340.00	620.00	170.00	6 700	1 000
29272	360.00	500.00	85.00	1 460	1 200
29372	360.00	560.00	122.00	2 760	1 100
29472 EM	360.00	640.00	170.00	6 200	950
29276	380.00	520.00	85.00	1 580	1 100
29376	380.00	600.00	132.00	3 340	1 000
29476 EM	380.00	670.00	175.00	6 800	900
29280	400.00	540.00	85.00	1 610	1 100
29380	400.00	620.00	132.00	3 450	950
29480 EM	400.00	710.00	185.00	7 650	850
29284	420.00	580.00	95.00	1 990	1 000
29384	420.00	650.00	140.00	3 740	900
29484 EM	420.00	730.00	185.00	7 800	850
29288	440.00	600.00	95.00	2 070	1 000
29388 EM	440.00	680.00	145.00	5 200	850
29488 EM	440.00	780.00	206.00	9 000	750
29292	460.00	620.00	95.00	2 070	950
29392	460.00	710.00	150.00	4 310	800
29492 EM	460.00	800.00	206.00	9 300	750
29296	480.00	650.00	103.00	2 350	900
29496 EM	480.00	850.00	224.00	9 550	670
292/500	500.00	670.00	103.00	2 390	900
293/500	500.00	750.00	150.00	4 490	800
294/500 EM	500.00	870.00	224.00	9 370	670
292/530 EM	530.00	710.00	109.00	3 110	850
293/530 EM	530.00	800.00	160.00	5 870	750
294/530 EM	530.00	920.00	236.00	10 500	630
292/560	560.00	750.00	115.00	2 990	800
294/560 EM	560.00	980.00	250.00	12 000	560
292/600 EM	600.00	800.00	122.00	3 740	700
294/600 EM	600.00	1.00	258.00	13 100	530
292/630 EM	630.00	850.00	132.00	4 770	670
293/630 EM	630.00	950.00	190.00	8 450	600
294/630 EM	630.00	1.00	280.00	14 400	500
294/670 EM	670.00	1.00	290.00	15 400	450
293/710 EM	710.00	1.00	212.00	9 950	500
294/710 EF	710.00	1.00	308.00	17 600	430
294/750 EF	750.00	1.00	315.00	18 700	400
292/800 EM	800.00	1.00	155.00	6 560	530
293/800 EM	800.00	1.00	230.00	11 300	450
294/800 EF	800.00	1.00	335.00	20 200	360
294/850 EF	850.00	1.00	354.00	23 900	340
29492 EM	460.00	800.00	206.00	9 300	750
29296	480.00	650.00	103.00	2 350	900
29496 EM	480.00	850.00	224.00	9 550	670
292/500	500.00	670.00	103.00	2 390	900
293/500	500.00	750.00	150.00	4 490	800
294/500 EM	500.00	870.00	224.00	9 370	670
292/530 EM	530.00	710.00	109.00	3 110	850
293/530 EM	530.00	800.00	160.00	5 870	750
294/530 EM	530.00	920.00	236.00	10 500	630
292/560	560.00	750.00	115.00	2 990	800
294/560 EM	560.00	980.00	250.00	12 000	560
292/600 EM	600.00	800.00	122.00	3 740	700
294/600 EM	600.00	1.00	258.00	13 100	530
292/630 EM	630.00	850.00	132.00	4 770	670
293/630 EM	630.00	950.00	190.00	8 450	600
294/630 EM	630.00	1.00	280.00	14 400	500
294/670 EM	670.00	1.00	290.00	15 400	450
293/710 EM	710.00	1.00	212.00	9 950	500
294/710 EF	710.00	1.00	308.00	17 600	430
294/750 EF	750.00	1.00	315.00	18 700	400
292/800 EM	800.00	1.00	155.00	6 560	530
293/800 EM	800.00	1.00	230.00	11 300	450
294/800 EF	800.00	1.00	335.00	20 200	360
294/850 EF	850.00	1.00	354.00	23 900	340

Spherical roller thrust bearings

ลักษณะพิเศษ

รหัสต่อท้าย (Suffix) ที่พบได้

Related Products

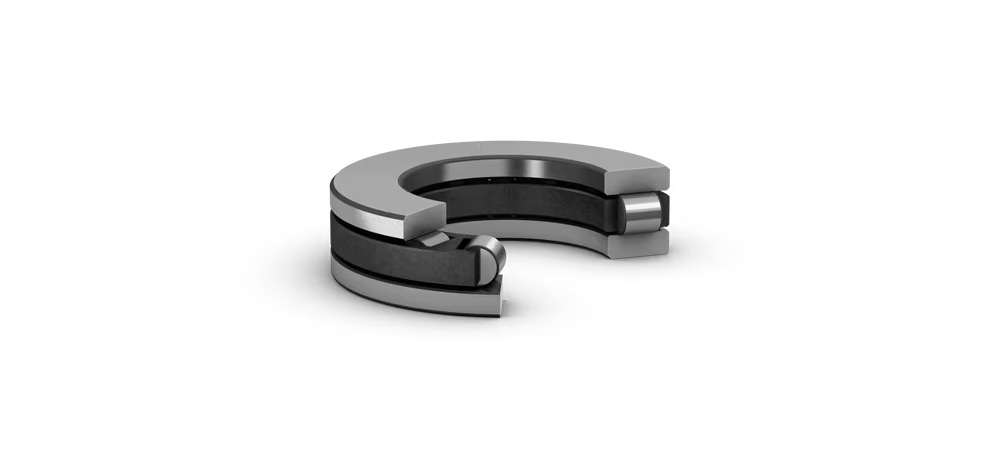

Cylindrical roller thrust bearings
