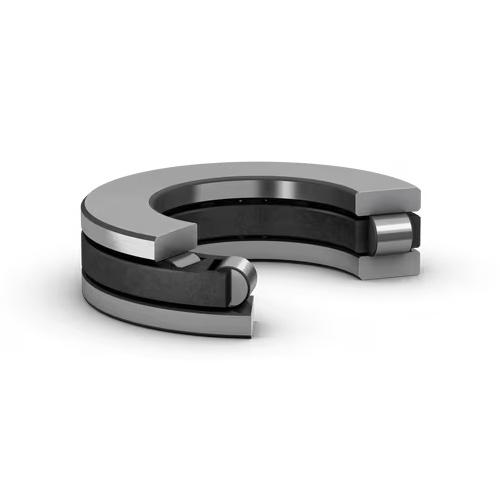

Cylindrical roller thrust bearings

ตลับลูกปืน กันรุนเม็ดทรงกระบอก (Cylindrical Roller Thrust Bearings) ออกแบบสำหรับรองรับแรงตามแนวแกนสูงในทิศทางเดียว โครงสร้างเม็ดลูกปืนทรงกระบอกช่วยกระจายแรงได้ดี ลดแรงเสียดทาน และรองรับโหลดหนักได้อย่างมีประสิทธิภาพ เหมาะสำหรับเครื่องจักรอุตสาหกรรมขนาดใหญ่ เช่น เกียร์บ็อกซ์ เครื่องอัด และอุปกรณ์งานหนักที่ต้องรับแรงตามแนวแกนสูง

ลักษณะพิเศษ

รองรับ แรงตามแนวแกนสูงมาก (High Axial Load Capacity)
โครงสร้างเม็ดทรงกระบอกช่วย กระจายแรงและลดแรงเสียดทาน
สามารถ ถอดแยกชิ้นส่วนได้ เพื่อความสะดวกในการติดตั้งและบำรุงรักษา

รหัสต่อท้าย (Suffix) ที่พบได้

M / MA / MB – รังทองเหลืองกลึง (Machined Brass Cage)
J – รังเหล็กปั๊ม (Pressed Steel Cage)
C3 – ค่าระยะเคลียร์รันซ์ภายในมากกว่ามาตรฐาน
P5 / P6 – ค่าความเที่ยงตรงสูงกว่ามาตรฐาน
E – โครงสร้างเสริมกำลัง รองรับโหลดสูง

ขอใบเสนอราคา :

Designation	Bore diameter	Outside diameter	Height	Basic dynamic load rating	Limiting speed	Shaft diameter	Link
Designation	Bore diameter	Outside diameter	Height	Basic dynamic load rating	Limiting speed	Shaft diameter	Link
WS 81102	15	28	2.75
K 81102 TN	15	28	3.50	11.2	8 500
81102 TN	15	28	9.00	11.2	8 500
GS 81102	16	28	2.75			15
WS 81103	17	30	2.75
K 81103 TN	17	30	3.50	12.2	8 500
81103 TN	17	30	9.00	12.2	8 500
GS 81103	18	30	2.75			17
WS 81104	20	35	2.75
K 81104 TN	20	35	4.50	18.6	7 500
81104 TN	20	35	10.00	18.6	7 500
GS 81104	21	35	2.75			20
WS 81105	25	42	3.00
K 81105 TN	25	42	5.00	25.0	6 300
81105 TN	25	42	11.00	25.0	6 300
GS 81105	26	42	3.00			25
WS 81106	30	47	3.00
K 81106 TN	30	47	5.00	27.0	6 000
81106 TN	30	47	11.00	27.0	6 000
WS 81206	30	52	4.25
K 81206 TN	30	52	7.50	50.0	4 800
81206 TN	30	52	16.00	50.0	4 800
GS 81106	32	47	3.00			30
GS 81206	32	52	4.25			30
WS 81107	35	52	3.50
K 81107 TN	35	52	5.00	29.0	5 600
81107 TN	35	52	12.00	29.0	5 600
WS 81207	35	62	5.25
K 81207 TN	35	62	8.00	62.0	4 000
81207 TN	35	62	18.00	62.0	4 000
GS 81107	37	52	3.50			35
GS 81207	37	62	5.25			35
WS 81108	40	60	3.50
K 81108 TN	40	60	6.00	43.0	5 000
81108 TN	40	60	13.00	43.0	5 000
WS 81208	40	68	5.00
K 81208 TN	40	68	9.00	83.0	3 800
81208 TN	40	68	19.00	83.0	3 800
GS 81108	42	60	3.50			40
GS 81208	42	68	5.00			40
WS 81109	45	65	4.00
K 81109 TN	45	65	6.00	45.0	4 500
81109 TN	45	65	14.00	45.0	4 500
WS 81209	45	73	5.50
K 81209 TN	45	73	9.00	83.0	3 600
81209 TN	45	73	20.00	83.0	3 600
GS 81109	47	65	4.00			45
GS 81209	47	73	5.50			45
WS 81110	50	70	4.00
K 81110 TN	50	70	6.00	47.5	4 300
81110 TN	50	70	14.00	47.5	4 300
WS 81210	50	78	6.50
K 81210 TN	50	78	9.00	91.5	3 400
81210 TN	50	78	22.00	91.5	3 400
GS 81110	52	70	4.00			50
GS 81210	52	78	6.50			50
WS 81111	55	78	5.00
K 81111 TN	55	78	6.00	69.5	3 800
81111 TN	55	78	16.00	69.5	3 800
WS 81211	55	90	7.00
K 81211 TN	55	90	11.00	122.0	2 800
81211 TN	55	90	25.00	122.0	2 800
GS 81111	57	78	5.00			55
GS 81211	57	90	7.00			55
WS 81112	60	85	4.75
K 81112 TN	60	85	7.50	80.0	3 600
81112 TN	60	85	17.00	80.0	3 600
WS 81212	60	95	7.50
K 81212 TN	60	95	11.00	137.0	2 800
81212 TN	60	95	26.00	137.0	2 800
GS 81112	62	85	4.75			60
GS 81212	62	95	7.50			60
WS 81113	65	90	5.25
K 81113 TN	65	90	7.50	83.0	3 400
81113 TN	65	90	18.00	83.0	3 400
WS 81213	65	100	8.00
K 81213 TN	65	100	11.00	140.0	2 600
81213 TN	65	100	27.00	140.0	2 600
GS 81113	67	90	5.25			65
WS 81114	70	95	5.25
K 81114 TN	70	95	7.50	86.5	3 400
81114 TN	70	95	18.00	86.5	3 400
WS 81214	70	105	8.00
K 81214 TN	70	105	11.00	146.0	2 600
81214 TN	70	105	27.00	146.0	2 600
GS 81114	72	95	5.25			70
GS 81214	72	105	8.00			70
WS 81115	75	100	5.75
K 81115 TN	75	100	7.50	83.0	3 200
81115 TN	75	100	19.00	83.0	3 200
WS 81215	75	110	8.00
K 81215 TN	75	110	11.00	137.0	2 400
81215 TN	75	110	27.00	137.0	2 400
GS 81115	77	100	5.75			75
GS 81215	77	110	8.00			75
WS 81116	80	105	5.75
K 81116 TN	80	105	7.50	81.5	3 000
81116 TN	80	105	19.00	81.5	3 000
WS 81216	80	115	8.50
K 81216 TN	80	115	11.00	160.0	2 400
81216 TN	80	115	28.00	160.0	2 400
GS 81116	82	105	5.75			80
GS 81216	82	115	8.50			80
WS 81117	85	110	5.75
K 81117 TN	85	110	7.50	88.0	3 000
81117 TN	85	110	19.00	88.0	3 000
WS 81217	85	125	9.50
K 81217 TN	85	125	12.00	170.0	2 200
81217 TN	85	125	31.00	170.0	2 200
GS 81117	87	110	5.75			85
GS 81217	88	125	9.50			85
WS 81118	90	120	6.50
K 81118 TN	90	120	9.00	110.0	2 600
81118 TN	90	120	22.00	110.0	2 600
WS 81218	90	135	10.50
81218 TN	90	135	35.00	232.0	2 000
GS 81118	92	120	6.50			90
WS 81120	100	135	7.00
K 81120 TN	100	135	11.00	156.0	2 400
81120 TN	100	135	25.00	156.0	2 400
81220 TN	100	150	38.00	270.0	1 800
GS 81120	102	135	7.00			100
WS 81122	110	145	7.00
K 81122 TN	110	145	11.00	163.0	2 200
81122 TN	110	145	25.00	163.0	2 200
WS 81222	110	160	11.50
81222 TN	110	160	38.00	260.0	1 700
GS 81122	112	145	7.00			110
GS 81222	113	160	11.50			110
WS 81124	120	155	7.00
K 81124 TN	120	155	11.00	170.0	2 200
81124 TN	120	155	25.00	170.0	2 200
81224 TN	120	170	39.00	255.0	1 600
GS 81124	122	155	7.00			120
WS 81126	130	170	9.00
81126 TN	130	170	30.00	200.0	1 900
81226 TN	130	190	45.00	380.0	1 400
GS 81126	132	170	9.00			130
WS 81128	140	178	9.50
K 81128 TN	140	180	12.00	208.0	1 800
81128 TN	140	180	31.00	208.0	1 800
81228 M	140	200	46.00	360.0	1 400
GS 81128	142	180	9.50			140
WS 81130	150	188	9.50
K 81130 TN	150	190	12.00	212.0	1 700
81130 TN	150	190	31.00	212.0	1 700
WS 81230	150	212	14.50
K 81230 M	150	215	21.00	465.0	1 300
81230 M	150	215	50.00	465.0	1 300
GS 81130	152	190	9.50			150
K 81132 TN	160	200	12.00	216.0	1 700
81132 TN	160	200	31.00	216.0	1 700
81232 M	160	225	51.00	480.0	1 200
GS 81132	162	200	9.50			160
WS 81134	170	213	10.00
K 81134 TN	170	215	14.00	285.0	1 600
81134 TN	170	215	34.00	285.0	1 600
81234 M	170	240	55.00	540.0	1 100
GS 81134	172	215	10.00			170
K 81136 M	180	225	14.00	270.0	1 500
81136 M	180	225	34.00	270.0	1 500
81236 M	180	250	56.00	550.0	1 100
81138 M	190	240	37.00	310.0	1 400
81238 M	190	270	62.00	695.0	1 000
K 81140 M	200	250	15.00	310.0	1 400
81140 M	200	250	37.00	310.0	1 400
81240 M	200	280	62.00	720.0	1 000
GS 81140	203	250	11.00			200
K 81144 M	220	270	15.00	335.0	1 300
81144 M	220	270	37.00	335.0	1 300
81244 M	220	300	63.00	750.0	950
K 81148 M	240	300	18.00	475.0	1 100
81148 M	240	300	45.00	475.0	1 100
81248 M	240	340	78.00	1 100	800
81152 M	260	320	45.00	490.0	1 100
K 81252 M	260	360	32.00	1 140	750
81252 M	260	360	79.00	1 140	750
GS 81252	264	360	23.50			260
WS 81156	280	347	15.50
81156 M	280	350	53.00	680.0	950
81160 M	300	380	62.00	850.0	850
K 81260 M	300	420	38.00	1 530	630
GS 81260	304	420	28.50			300
81164 M	320	400	63.00	880.0	800
81264 M	320	440	95.00	1 530	600
K 81168 M	340	420	25.00	900.0	800
81168 M	340	420	64.00	900.0	800
81268 M	340	460	96.00	1 600	600
GS 81168	344	420	19.50			340
81172 M	360	440	65.00	900.0	750
81272 M	360	500	110.00	2 040	530
81176 M	380	460	65.00	900.0	750
81280 M	400	540	112.00	2 120	500
81184 M	420	500	65.00	980.0	700
81188 M	440	540	80.00	1 430	600
81192 M	460	560	80.00	1 460	600
81296 M	480	650	135.00	3 350	400
811/500 M	500	600	80.00	1 560	560
812/500 M	500	670	135.00	3 200	380
BGSB 358371	508	762	139.70	4 900	430
811/530 M	530	640	85.00	1 730	530
358060	530	710	120.00	3 650	400
811/560 M	560	670	85.00	1 760	500
811/600 M/HB1	600	710	85.00	1 800	500
811/630 M	630	750	95.00	2 160	450
812/630 M	630	850	175.00	4 800	280
811/670 M	670	800	105.00	2 550	400

Cylindrical roller thrust bearings

ลักษณะพิเศษ

รหัสต่อท้าย (Suffix) ที่พบได้

Related Products

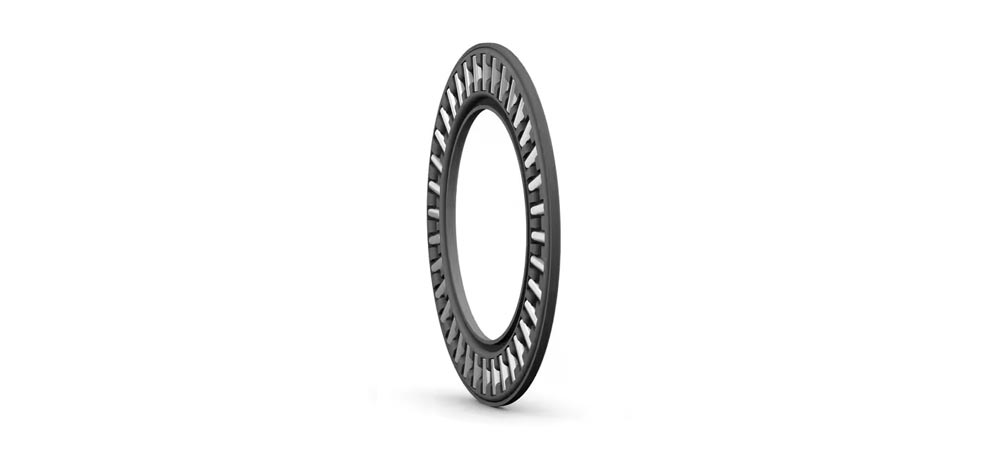

Needle roller thrust bearings

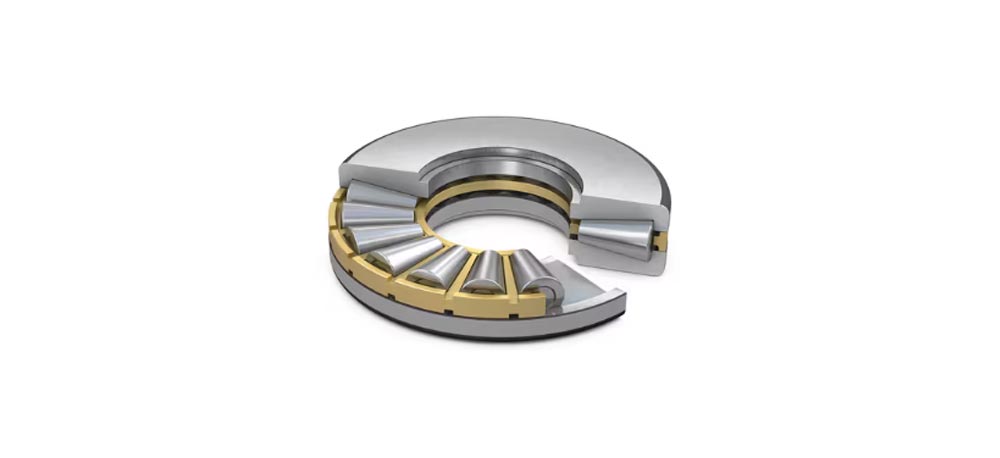

Tapered roller thrust bearings

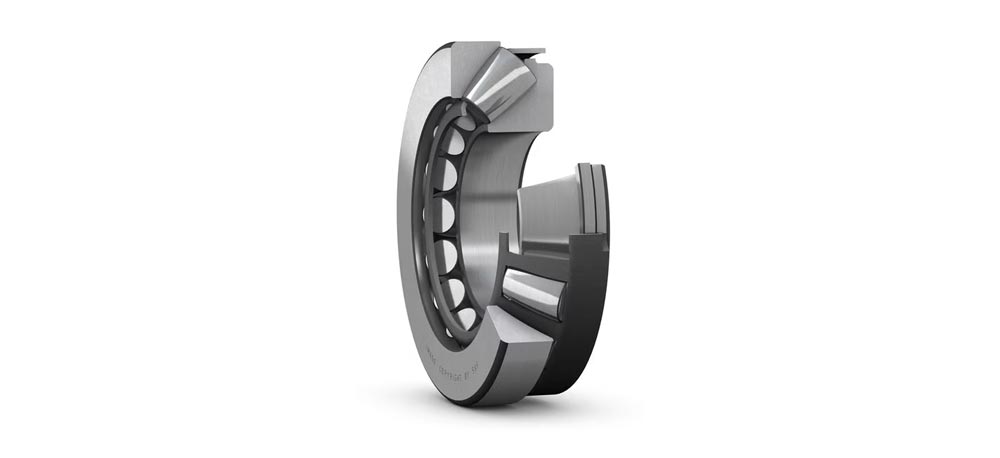

Spherical roller thrust bearings
