ตลับลูกปืนเม็ดเข็ม แบบกรงนก

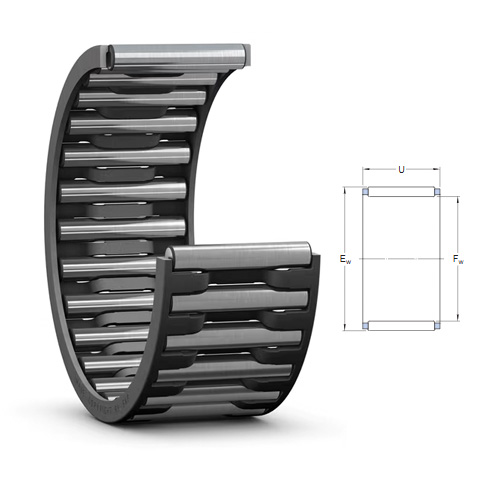

ตลับลูกปืนเม็ดเข็ม แบบกรงนก (Needle Roller and Cage Assemblies) เป็นชุดเม็ดลูกปืนเข็มพร้อมรังที่ช่วยจัดเรียงเม็ดลูกปืนให้หมุนได้อย่างสม่ำเสมอ เหมาะสำหรับงานที่ต้องการโครงสร้างขนาดกะทัดรัดและรับแรงรัศมีสูง เช่น เครื่องจักรอุตสาหกรรม เครื่องยนต์ และระบบเกียร์ โดยสามารถติดตั้งโดยใช้เพลาและเบ้ารองรับเป็นรางวิ่งโดยตรง ช่วยลดขนาดชุดลูกปืนและเพิ่มประสิทธิภาพในการหมุน

ลักษณะพิเศษ

โครงสร้าง น้ำหนักเบาและกะทัดรัดมาก เหมาะกับพื้นที่ติดตั้งจำกัด
รองรับ แรงรัศมีสูงเมื่อเทียบกับขนาด
ลดแรงเสียดทานและรองรับ ความเร็วรอบสูง

รหัสต่อท้าย (Suffix) ที่พบได้

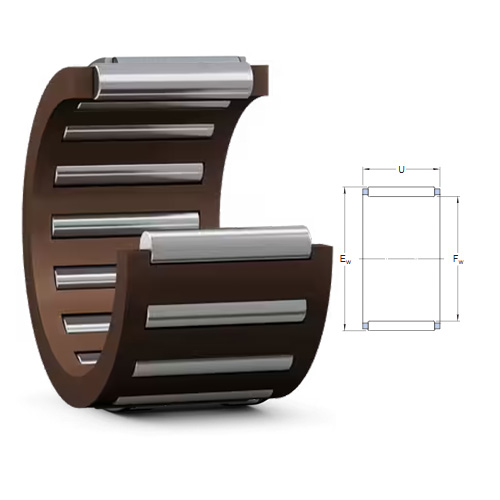

TN / TN9 – รังโพลีเอไมด์ (Polyamide Cage)
M – รังทองเหลืองกลึง (Machined Brass Cage)
J – รังเหล็กปั๊ม (Pressed Steel Cage)
C3 – ค่าระยะเคลียร์รันซ์ภายในมากกว่ามาตรฐาน
AS1 – รูหล่อลื่นสำหรับการเติมจาระบีเพิ่มเติม

ขอใบเสนอราคา :

Designation	Bore diameter of needle roller complement	Outside diameter	Width	Basic dynamic load rating	Limiting speed	Link
Designation	Bore diameter of needle roller complement	Outside diameter	Width	Basic dynamic load rating	Limiting speed	Link
K 3X5X7 TN	3	5	7	1.5	45 000
K 3X5X9 TN	3	5	9	1.7	45 000
K 3X6X7 TN	3	6	7	1.4	43 000
K 4X7X7 TN	4	7	7	1.7	43 000
K 4X7X10 TN	4	7	10	2.3	43 000
K 5X8X8 TN	5	8	8	2.3	40 000
K 5X8X10 TN	5	8	10	2.9	40 000
K 6X9X8 TN	6	9	8	2.6	38 000
K 6X9X10 TN	6	9	10	3.3	38 000
K 7X9X7 TN	7	9	7	1.7	38 000
K 7X10X8 TN	7	10	8	2.8	36 000
K 7X10X10 TN	7	10	10	3.6	36 000
K 8X11X10 TN	8	11	10	3.8	36 000
K 8X11X13 TN	8	11	13	5.0	36 000
K 8X12X10 TN	8	12	10	4.8	34 000
K 9X12X10 TN	9	12	10	4.4	34 000
K 9X12X13 TN	9	12	13	5.7	34 000
K 10X13X10 TN	10	13	10	4.6	32 000
K 10X13X13 TN	10	13	13	5.9	32 000
K 10X13X16 TN	10	13	16	6.8	32 000
K 10X14X10 TN	10	14	10	5.6	32 000
K 10X14X13 TN	10	14	13	7.2	32 000
K 10X16X12 TN	10	16	12	7.7	32 000
K 12X15X10 TN	12	15	10	4.7	30 000
K 12X15X13 TN	12	15	13	6.2	30 000
K 12X16X13 TN	12	16	13	7.7	30 000
K 12X17X13 TN	12	17	13	9.1	30 000
K 12X18X12 TN	12	18	12	9.5	30 000
K 14X18X10	14	18	10	6.9	28 000
K 14X18X13	14	18	13	7.9	28 000
K 14X18X15 TN	14	18	15	9.1	28 000
K 14X18X17	14	18	17	10.5	28 000
K 14X20X12	14	20	12	9.9	28 000
K 15X19X10	15	19	10	7.2	28 000
K 15X19X13	15	19	13	8.3	28 000
K 15X19X17	15	19	17	10.8	28 000
K 15X20X13	15	20	13	9.5	26 000
K 15X21X15	15	21	15	13.8	26 000
K 15X21X21	15	21	21	18.7	26 000
K 16X20X10	16	20	10	7.5	26 000
K 16X20X13	16	20	13	8.6	26 000
K 16X20X17	16	20	17	11.2	26 000
K 16X22X12	16	22	12	11.0	26 000
K 16X22X16	16	22	16	14.2	26 000
K 16X22X20	16	22	20	17.6	26 000
K 16X24X20	16	24	20	20.5	24 000
K 17X21X10	17	21	10	7.8	26 000
K 17X21X13	17	21	13	10.1	26 000
K 17X21X17	17	21	17	11.7	26 000
K 18X22X10	18	22	10	8.1	24 000
K 18X22X13	18	22	13	8.8	24 000
K 18X22X17	18	22	17	11.7	24 000
K 18X24X12	18	24	12	12.1	24 000
K 18X24X13	18	24	13	12.5	24 000
K 18X24X20	18	24	20	19.4	24 000
K 18X25X22	18	25	22	22.0	24 000
K 19X23X13	19	23	13	9.1	24 000
K 19X23X17	19	23	17	12.1	24 000
K 20X24X10	20	24	10	8.6	22 000
K 20X24X13	20	24	13	9.5	22 000
K 20X24X17	20	24	17	12.5	22 000
K 20X26X12	20	26	12	12.8	22 000
K 20X26X13	20	26	13	13.8	22 000
K 20X26X17	20	26	17	18.3	22 000
K 20X26X20	20	26	20	20.1	22 000
K 20X28X20	20	28	20	22.9	20 000
K 20X28X25	20	28	25	29.2	20 000
K 20X30X30	20	30	30	34.1	20 000
K 21X25X13	21	25	13	9.7	22 000
K 22X26X10	22	26	10	8.8	20 000
K 22X26X13	22	26	13	10.1	20 000
K 22X26X17	22	26	17	13.2	20 000
K 22X28X17	22	28	17	18.3	20 000
K 22X29X16	22	29	16	19.4	19 000
K 22X30X15 TN	22	30	15	19.0	19 000
K 22X32X24	22	32	24	31.9	18 000
K 23X35X16 TN	23	35	16	24.2	17 000
K 24X28X10	24	28	10	9.4	19 000
K 24X28X13	24	28	13	10.6	19 000
K 24X28X17	24	28	17	14.0	19 000
K 24X30X17	24	30	17	18.7	18 000
K 25X29X10	25	29	10	9.5	18 000
K 25X29X13	25	29	13	10.8	18 000
K 25X29X17	25	29	17	14.2	18 000
K 25X30X17	25	30	17	17.9	18 000
K 25X30X20	25	30	20	20.9	18 000
K 25X31X17	25	31	17	18.7	18 000
K 25X31X21	25	31	21	23.3	18 000
K 25X32X16	25	32	16	19.8	17 000
K 25X33X20	25	33	20	27.5	17 000
K 25X33X24	25	33	24	31.9	17 000
K 25X35X30	25	35	30	44.6	17 000
K 26X30X13	26	30	13	11.2	18 000
K 26X30X17	26	30	17	14.7	18 000
K 28X33X13	28	33	13	14.7	16 000
K 28X33X17	28	33	17	19.0	16 000
K 28X35X16	28	35	16	20.5	16 000
K 28X35X18	28	35	18	22.9	16 000
K 28X40X25	28	40	25	42.9	15 000
K 30X34X13	30	34	13	11.9	15 000
K 30X35X13	30	35	13	15.1	15 000
K 30X35X17	30	35	17	18.7	15 000
K 30X35X27	30	35	27	29.2	15 000
K 30X37X16	30	37	16	22.0	15 000
K 30X37X18	30	37	18	25.1	15 000
K 30X40X30	30	40	30	46.8	14 000
K 32X37X13	32	37	13	14.7	14 000
K 32X37X17	32	37	17	19.0	14 000
K 32X37X27	32	37	27	28.6	14 000
K 32X38X20	32	38	20	25.1	14 000
K 32X39X16	32	39	16	22.9	14 000
K 32X39X18	32	39	18	25.5	14 000
K 32X40X25	32	40	25	35.8	14 000
K 35X40X13	35	40	13	15.4	13 000
K 35X40X17	35	40	17	19.8	13 000
K 35X40X25	35	40	25	28.1	13 000
K 35X40X27 TN	35	40	27	23.8	13 000
K 35X42X16	35	42	16	23.3	13 000
K 35X42X18	35	42	18	26.4	13 000
K 35X42X20	35	42	20	29.2	13 000
K 35X42X30	35	42	30	37.4	13 000
K 35X45X20	35	45	20	35.2	12 000
K 35X45X30	35	45	30	50.1	12 000
K 37X42X17	37	42	17	21.6	13 000
K 38X43X17	38	43	17	19.8	12 000
K 38X46X20	38	46	20	34.1	12 000
K 38X46X32	38	46	32	52.3	12 000
K 40X45X13	40	45	13	16.8	12 000
K 40X45X17	40	45	17	20.5	12 000
K 40X45X27	40	45	27	31.4	12 000
K 40X47X18	40	47	18	28.6	11 000
K 40X48X20	40	48	20	34.7	11 000
K 42X47X13	42	47	13	17.2	11 000
K 42X47X17	42	47	17	20.9	11 000
K 42X50X20	42	50	20	33.6	11 000
K 43X48X17	43	48	17	20.9	11 000
K 43X48X27	43	48	27	31.9	11 000
K 45X50X17	45	50	17	21.6	10 000
K 45X50X27	45	50	27	33.0	10 000
K 45X52X18	45	52	18	30.3	10 000
K 45X53X20	45	53	20	37.4	10 000
K 45X53X21	45	53	21	36.9	10 000
K 45X53X28	45	53	28	49.5	10 000
K 45X59X32	45	59	32	69.3	9 500
K 47X52X17	47	52	17	22.4	10 000
K 47X52X27	47	52	27	33.6	10 000
K 50X55X13.5	50	55	13	17.6	9 500
K 50X55X20	50	55	20	25.5	9 500
K 50X55X30	50	55	30	37.4	9 500
K 50X57X18	50	57	18	31.9	9 000
K 50X58X20	50	58	20	34.1	9 000
K 50X58X25	50	58	25	41.8	9 000
K 52X57X12	52	57	12	17.2	9 000
K 55X60X20	55	60	20	27.0	8 500
K 55X60X30	55	60	30	39.6	8 500
K 55X62X18	55	62	18	34.1	8 500
K 55X63X20	55	63	20	38.0	8 500
K 55X63X25	55	63	25	49.5	8 500
K 55X63X32	55	63	32	59.4	8 500
K 58X65X18	58	65	18	33.6	8 000
K 60X65X20	60	65	20	28.1	8 000
K 60X65X30	60	65	30	41.3	8 000
K 60X66X40 ZW	60	66	40	55.0	8 000
K 60X68X20	60	68	20	41.8	7 500
K 60X68X23	60	68	23	47.3	7 500
K 60X68X25	60	68	25	51.2	7 500
K 65X70X20	65	70	20	29.2	7 500
K 65X70X30	65	70	30	41.8	7 500
K 65X73X23	65	73	23	44.0	7 000
K 65X73X30	65	73	30	53.9	7 000
K 68X74X20	68	74	20	33.6	7 000
K 68X74X30	68	74	30	44.6	7 000
K 70X76X20	70	76	20	34.1	6 700
K 70X76X30	70	76	30	50.1	6 700
K 70X78X30	70	78	30	57.2	6 700
K 72X80X20	72	80	20	39.6	6 300
K 73X79X20	73	79	20	35.2	6 300
K 75X81X20	75	81	20	35.8	6 300
K 75X81X30	75	81	30	50.1	6 300
K 75X83X23	75	83	23	47.3	6 300
K 80X86X20	80	86	20	36.9	6 000
K 80X88X30	80	88	30	68.2	6 000
K 85X92X20	85	92	20	42.9	5 600
K 90X97X20	90	97	20	42.9	5 300
K 90X98X30	90	98	30	64.4	5 300
K 95X103X30	95	103	30	66.0	5 000
K 100X107X21	100	107	21	45.7	4 800
K 100X108X27	100	108	27	55.0	4 800
K 105X112X21	105	112	21	45.7	4 500
K 110X117X24	110	117	24	53.9	4 300
K 110X118X30	110	118	30	73.7	4 300
K 115X123X27	115	123	27	60.5	4 000
K 120X127X24	120	127	24	56.1	4 000
K 125X133X35	125	133	35	82.5	3 800
K 130X137X24	130	137	24	58.3	3 600
K 135X143X35	135	143	35	88.0	3 400
K 145X153X26	145	153	26	70.4	3 200
K 150X160X46	150	160	46	140.0	3 000
K 155X163X26	155	163	26	72.1	3 000
K 160X170X46	160	170	46	145.0	2 800
K 165X173X26	165	173	26	76.5	2 800
K 175X183X32	175	183	32	95.2	2 600
K 185X195X37	185	195	37	123.0	2 400
K 240X250X42	240	250	42	157.0	1 900
K 265X280X50	265	280	50	242.0	1 700
