ตลับลูกปืนเม็ดเข็มแบบปลอก

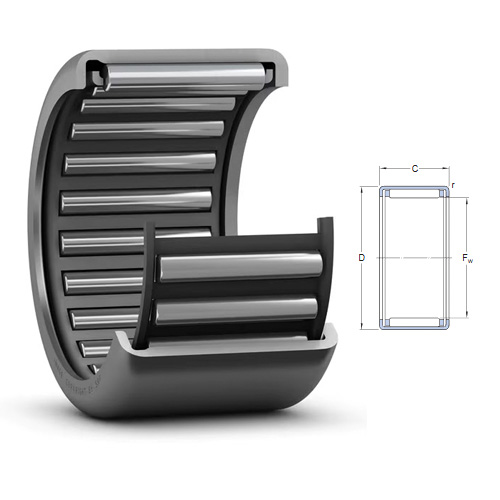

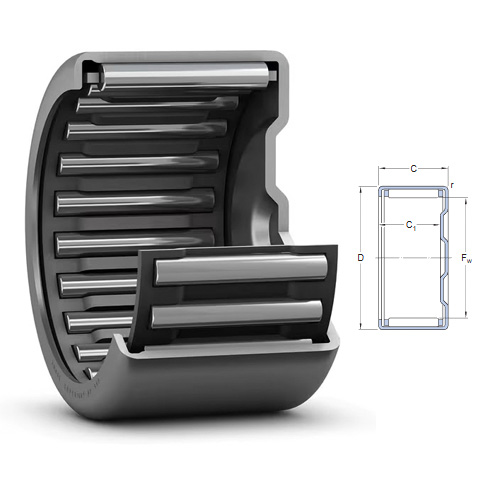

ตลับลูกปืนเม็ดเข็ม แบบปลอก (Drawn Cup Needle Roller Bearings) มีโครงสร้างแหวนนอกแบบบางปั๊มขึ้นรูป ทำให้มีน้ำหนักเบาและใช้พื้นที่ติดตั้งน้อย เหมาะสำหรับงานที่ต้องการรับแรงรัศมีสูงในพื้นที่จำกัด เช่น เกียร์บ็อกซ์ เครื่องจักรขนาดเล็ก และอุปกรณ์อุตสาหกรรมทั่วไป โครงสร้างกะทัดรัดช่วยลดแรงเสียดทานและเพิ่มประสิทธิภาพในการใช้งาน

ลักษณะพิเศษ

โครงสร้าง แหวนนอกแบบบาง (Drawn Cup) ช่วยประหยัดพื้นที่ติดตั้ง
รองรับ แรงรัศมีสูงเมื่อเทียบกับขนาดลูกปืน
น้ำหนักเบา เหมาะกับ เครื่องจักรขนาดเล็กและงานความเร็วรอบสูง

รหัสต่อท้าย (Suffix) ที่พบได้

RS / 2RS – ซีลยางป้องกันฝุ่นและสิ่งสกปรก
Z – แผ่นเหล็กปิดกันฝุ่น (Metal Shield)
TN / TN9 – รังโพลีเอไมด์ (Polyamide Cage)
C3 – ค่าระยะเคลียร์รันซ์ภายในมากกว่ามาตรฐาน
AS1 – รูหล่อลื่นสำหรับการเติมจาระบีเพิ่มเติม

ขอใบเสนอราคา :

Designation	Bore diameter	Outside diameter	Width	Basic dynamic load rating	Limiting speed	Link
Designation	Bore diameter	Outside diameter	Width	Basic dynamic load rating	Limiting speed	Link
BK 0306 TN	3	6.50	6	1.2	26 000
HK 0306 TN	3	6.50	6	1.2	26 000
BK 0408	4	8.00	8	1.8	26 000
HK 0408	4	8.00	8	1.8	26 000
HK 0509	5	9.00	9	2.4	24 000
BK 0509	5	9.00	9	2.4	24 000
HK 0608	6	10.00	8	2.0	22 000
BK 0609	6	10.00	9	2.8	22 000
HK 0609	6	10.00	9	2.8	22 000
BK 0709	7	11.00	9	3.0	22 000
HK 0709	7	11.00	9	3.0	22 000
HK 0808	8	12.00	8	2.7	22 000
BK 0808	8	12.00	8	2.7	22 000
HK 0810 RS	8	12.00	10	2.7	13 000
HK 0810	8	12.00	10	3.7	22 000
BK 0810	8	12.00	10	3.7	22 000
HK 0812.2RS	8	12.00	12	2.7	13 000
HK 0908	9	13.00	8	3.5	20 000
BK 0910	9	13.00	10	4.1	20 000
HK 0910	9	13.00	10	4.1	20 000
BK 0912	9	13.00	12	5.1	20 000
HK 0912	9	13.00	12	5.1	20 000
BK 1010	10	14.00	10	4.3	20 000
HK 1010 E	10	14.00	10	4.6	20 000
HK 1012 RS	10	14.00	12	4.3	12 000
BK 1012	10	14.00	12	5.4	20 000
HK 1012	10	14.00	12	5.4	20 000
HK 1014.2RS	10	14.00	14	4.3	12 000
HK 1015	10	14.00	15	6.6	20 000
BK 1015	10	14.00	15	6.6	20 000
BK 1210	12	16.00	10	4.8	18 000
HK 1210 E	12	16.00	10	5.0	18 000
HK 1214.2RS	12	16.00	14	4.8	10 000
HK 1212	12	18.00	12	6.3	18 000
BK 1212	12	18.00	12	6.3	18 000
HK 1214 RS	12	18.00	14	6.3	10 000
HK 1216.2RS	12	18.00	16	6.3	10 000
BK 1312	13	19.00	12	6.6	17 000
HK 1312	13	19.00	12	6.6	17 000
HK 1412	14	20.00	12	6.8	17 000
BK 1412	14	20.00	12	6.8	17 000
BK 1414 RS	14	20.00	14	6.8	9 500
HK 1414 RS	14	20.00	14	6.8	9 500
HK 1416.2RS	14	20.00	16	6.8	9 500
BK 1512	15	21.00	12	7.7	16 000
HK 1512	15	21.00	12	7.7	16 000
BK 1514 RS	15	21.00	14	7.5	9 500
HK 1514 RS	15	21.00	14	7.5	9 500
HK 1516.2RS	15	21.00	16	7.5	9 500
HK 1516	15	21.00	16	10.1	16 000
BK 1516	15	21.00	16	10.1	16 000
HK 1518 RS	15	21.00	18	10.1	9 500
HK 1520.2RS	15	21.00	20	10.1	9 500
HK 1522	15	21.00	22	13.0	16 000
HK 1612	16	22.00	12	7.4	16 000
BK 1612	16	22.00	12	7.4	16 000
BK 1614 RS	16	22.00	14	7.4	9 000
HK 1614 RS	16	22.00	14	7.4	9 000
HK 1616.2RS	16	22.00	16	7.4	9 000
HK 1616	16	22.00	16	10.5	16 000
BK 1616	16	22.00	16	10.5	16 000
HK 1620.2RS	16	22.00	20	10.5	9 000
HK 1622	16	22.00	22	12.8	16 000
HK 1712	17	23.00	12	7.7	15 000
HK 1812	18	24.00	12	7.9	15 000
HK 1814 RS	18	24.00	14	7.9	8 500
HK 1816.2RS	18	24.00	16	7.9	8 500
HK 1816	18	24.00	16	11.2	15 000
BK 1816	18	24.00	16	11.2	15 000
HK 2010	20	26.00	10	6.2	14 000
HK 2012	20	26.00	12	8.4	14 000
HK 2016.2RS	20	26.00	16	8.4	8 000
HK 2016	20	26.00	16	12.3	14 000
BK 2016	20	26.00	16	12.3	14 000
BK 2018 RS	20	26.00	18	12.3	8 000
HK 2018 RS	20	26.00	18	12.3	8 000
HK 2020.2RS	20	26.00	20	12.3	8 000
BK 2020	20	26.00	20	15.1	14 000
HK 2020	20	26.00	20	15.1	14 000
HK 2030	20	26.00	30	20.9	14 000
HK 2210	22	28.00	10	7.2	12 000
HK 2212	22	28.00	12	8.8	12 000
HK 2214 RS	22	28.00	14	8.8	7 500
HK 2216.2RS	22	28.00	16	8.8	7 500
BK 2216	22	28.00	16	13.0	12 000
HK 2216	22	28.00	16	13.0	12 000
HK 2218 RS	22	28.00	18	13.0	7 500
HK 2220.2RS	22	28.00	20	13.0	7 500
HK 2220	22	28.00	20	15.7	12 000
HK 2512	25	32.00	12	10.5	11 000
HK 2516.2RS	25	32.00	16	10.5	6 700
HK 2516	25	32.00	16	15.1	11 000
HK 2518 RS	25	32.00	18	15.1	6 700
BK 2518 RS	25	32.00	18	15.1	6 700
HK 2520.2RS	25	32.00	20	15.1	6 700
HK 2520	25	32.00	20	19.0	11 000
BK 2520	25	32.00	20	19.0	11 000
HK 2524.2RS	25	32.00	24	19.0	6 700
BK 2526	25	32.00	26	24.2	11 000
HK 2526	25	32.00	26	24.2	11 000
HK 2530.2RS	25	32.00	30	24.2	6 700
BK 2538	25	32.00	38	33.0	11 000
HK 2538	25	32.00	38	33.0	11 000
HK 2816	28	35.00	16	15.7	9 500
HK 2820.2RS	28	35.00	20	15.7	6 300
HK 2820	28	35.00	20	20.1	9 500
BK 3012	30	37.00	12	11.7	9 000
HK 3012	30	37.00	12	11.7	9 000
HK 3016.2RS	30	37.00	16	11.7	5 600
BK 3016	30	37.00	16	16.5	9 000
HK 3016	30	37.00	16	16.5	9 000
HK 3018 RS	30	37.00	18	16.5	5 600
HK 3020.2RS	30	37.00	20	16.5	5 600
HK 3020 AS1	30	37.00	20	20.9	9 000
HK 3020	30	37.00	20	20.9	9 000
BK 3020	30	37.00	20	20.9	9 000
HK 3024.2RS	30	37.00	24	20.9	5 600
BK 3026	30	37.00	26	27.0	9 000
HK 3026	30	37.00	26	27.0	9 000
HK 3038	30	37.00	38	35.8	9 000
BK 3038	30	37.00	38	35.8	9 000
HK 3224	32	39.00	24	26.4	8 500
HK 3512	35	42.00	12	12.5	8 000
HK 3516.2RS	35	42.00	16	12.5	5 000
HK 3516	35	42.00	16	17.9	8 000
HK 3518 RS	35	42.00	18	17.9	5 000
HK 3520.2RS	35	42.00	20	17.9	5 000
HK 3520	35	42.00	20	22.9	8 000
BK 3520	35	42.00	20	22.9	8 000
HK 4012	40	47.00	12	13.4	7 000
HK 4016.2RS	40	47.00	16	14.5	4 500
HK 4016	40	47.00	16	19.0	7 000
HK 4018 RS	40	47.00	18	19.0	4 500
HK 4020.2RS	40	47.00	20	19.0	4 500
HK 4020	40	47.00	20	24.2	7 000
BK 4020	40	47.00	20	24.2	7 000
HK 4512	45	52.00	12	14.2	6 300
HK 4516	45	52.00	16	20.5	6 300
HK 4518 RS	45	52.00	18	20.5	4 000
HK 4520.2RS	45	52.00	20	20.5	4 000
HK 4520	45	52.00	20	26.0	6 300
BK 4520	45	52.00	20	26.0	6 300
HK 5020	50	58.00	20	29.2	5 600
HK 5022 RS	50	58.00	22	29.2	3 600
HK 5024.2RS	50	58.00	24	29.2	3 600
HK 5025	50	58.00	25	36.9	5 600
HK 5520	55	63.00	20	30.3	5 000
HK 5528	55	63.00	28	41.8	5 000
HK 6012	60	68.00	12	17.6	4 800
HK 6020	60	68.00	20	31.9	4 800
HK 6032	60	68.00	32	51.2	4 800
