Male Thread Rod End - ตัวผู้เกลียวขวา

Male Thread Rod End – ตัวผู้เกลียวขวา

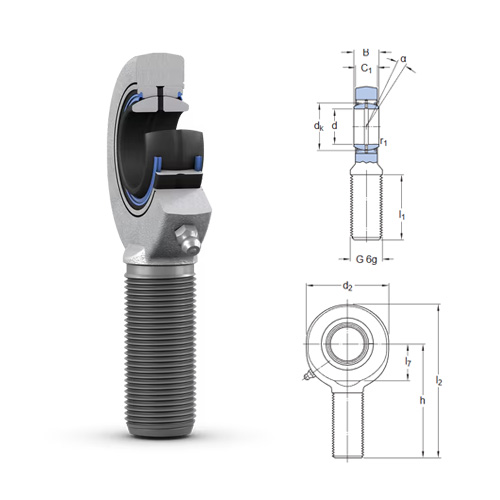

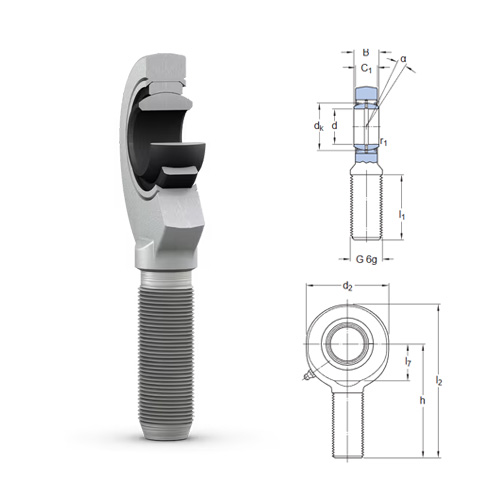

Male Thread Rod End (ตัวผู้เกลียวขวา) เป็นข้อต่อปลายก้านที่มีเกลียวตัวผู้ ใช้เชื่อมต่อกับเพลาหรือก้านสูบในระบบกลไกต่าง ๆ ภายในมีลูกปืนแบบ Spherical Plain Bearing ช่วยให้สามารถเคลื่อนที่แบบเอียงมุมและหมุนได้อย่างราบรื่น เหมาะสำหรับงานเครื่องจักรอุตสาหกรรม ระบบไฮดรอลิก เครื่องจักรเกษตร และระบบลิงก์ที่ต้องการความยืดหยุ่นในการเคลื่อนที่

ลักษณะพิเศษ

เกลียว ตัวผู้ (Male Thread) ติดตั้งง่ายกับก้านหรือเพลามาตรฐาน
รองรับการเคลื่อนที่แบบ Angular misalignment และการแกว่ง (Oscillating motion)
โครงสร้างแข็งแรง เหมาะสำหรับ งานโหลดสูงและงานอุตสาหกรรม

รหัสต่อท้าย (Suffix) ที่พบได้

E – โครงสร้างเสริมความแข็งแรงสำหรับงานโหลดสูง
2RS – ซีลยางสองด้าน ป้องกันฝุ่นและสิ่งสกปรก
TX – ผิวเลื่อน PTFE แบบไม่ต้องหล่อลื่น (Maintenance-Free)
C – รุ่นที่มีค่าระยะเคลียร์รันซ์มาตรฐาน
SA / SI Series – รุ่นมาตรฐานของ Rod End แบบเกลียวตัวผู้

ขอใบเสนอราคา :

Designation	Bore diameter (d)	Width, bearing inner ring (B)	Housing length, total (l2)	Basic dynamic load rating	Link
Designation	Bore diameter (d)	Width, bearing inner ring (B)	Housing length, total (l2)	Basic dynamic load rating	Link
SAKB 5 F	5	8	M 5	3.25
SAKAC 5 M	5	8	M 5	3.25
SA 6 E	6	6	M 6	3.4
SA 6 C	6	6	M 6	3.6
SAKB 6 F	6	9	M 6	4.25
SAKAC 6 M	6	9	M 6	4.3
SA 8 E	8	8	M 8	5.5
SA 8 C	8	8	M 8	5.85
SAKB 8 F	8	12	M 8	7.1
SAKAC 8 M	8	12	M 8	7.2
SA 10 E	10	9	M 10	8.15
SA 10 C	10	9	M 10	8.65
SAKB 10 F	10	14	M 10	9.8
SAKAC 10 M	10	14	M 10	10
SA 12 E	12	10	M 12	10.8
SA 12 C	12	10	M 12	11.4
SAKAC 12 M	12	16	M 12	12.2
SAKB 12 F	12	16	M 12	13.2
SAKB 14 F	14	19	M 14	17
SAKAC 14 M	14	19	M 14	17
SA 15 ES	15	12	M 14	17
SA 15 C	15	12	M 14	18
SAKB 16 F	16	21	M 16	21.4
SAKAC 16 M	16	21	M 16	21.6
SA 17 ES	17	14	M 16	21.2
SA 17 C	17	14	M 16	22.4
SAKB 18 F	18	23	M 18x1.5	26
SAKAC 18 M	18	23	M 18x1.5	26
SA 20 ES	20	16	M 20x1.5	30
SA 20 ES-2RS	20	16	M 20x1.5	30
SC 20 ES	20	16		30
SA 20 C	20	16	M 20x1.5	31.5
SAKB 20 F	20	25	M 20x1.5	31
SAKAC 20 M	20	25	M 20x1.5	31.5
SAKB 22 F	22	28	M 22x1.5	38
SAKAC 22 M	22	28	M 22x1.5	38
SA 25 ES	25	20	M 24x2	48
SA 25 ES-2RS	25	20	M 24x2	48
SC 25 ES	25	20		48
SA 25 C	25	20	M 24x2	51
SA 25 TXE-2LS	25	20	M 24x2	137
SAKAC 25 M	25	31	M 24x2	46.5
SA 30 ES-2RS	30	22	M 30x2	62
SA 30 ES	30	22	M 30x2	62
SC 30 ES	30	22		62
SA 30 C	30	22	M 30x2	65.5
SA 30 TXE-2LS	30	22	M 30x2	176
SAKAC 30 M	30	37	M 30x2	64
SA 35 ES-2RS	35	25	M 36x3	80
SC 35 ES	35	25		80
SA 35 TXE-2LS	35	25	M 36x3	224
SAA 40 ES-2RS	40	28	M 39x3	100
SA 40 ES	40	28	M 42x3	100
SA 40 ES-2RS	40	28	M 42x3	100
SC 40 ES	40	28		100
SAA 40 TXE-2LS	40	28	M 39x3	280
SA 40 TXE-2LS	40	28	M 42x3	280
SCH 40 TXE-2LS	40	40		360
SAA 45 ES-2RS	45	32	M 42x3	127
SA 45 ES-2RS	45	32	M 45x3	127
SC 45 ES	45	32		127
SAA 45 TXE-2LS	45	32	M 42x3	360
SA 45 TXE-2LS	45	32	M 45x3	360
SAA 50 ES-2RS	50	35	M 45x3	156
SA 50 ES-2RS	50	35	M 52x3	156
SC 50 ES	50	35		156
SAA 50 TXE-2LS	50	35	M 45x3	440
SA 50 TXE-2LS	50	35	M 52x3	440
SAA 60 ES-2RS	60	44	M 52x3	245
SA 60 ES-2RS	60	44	M 60x4	245
SC 60 ES	60	44		245
SAA 60 TXE-2LS	60	44	M 52x3	695
SA 60 TXE-2LS	60	44	M 60x4	695
SC 70 ES	70	49		315
SAA 70 TXE-2LS	70	49	M 56x4	880
SA 70 TXE-2LS	70	49	M 72x4	880
SAA 80 ES-2RS	80	55	M 64x4	400
SA 80 ES-2RS	80	55	M 80x4	400
SC 80 ES	80	55		400
SAA 80 TXE-2LS	80	55	M 64x4	1 140

รหัสสินค้าและรุ่นตลับลูกปืนที่รองรับในหน้านี้: > [SAKB 5 F, SAKAC 5 M, SA 6 E, SA 6 C, SAKB 6 F, SAKAC 6 M, SA 8 E, SA 8 C, SAKB 8 F, SAKAC 8 M, SA 10 E, SA 10 C, SAKB 10 F, SAKAC 10 M, SA 12 E, SA 12 C, SAKAC 12 M, SAKB 12 F, SAKB 14 F, SAKAC 14 M, SA 15 ES, SA 15 C, SAKB 16 F, SAKAC 16 M, SA 17 ES, SA 17 C, SAKB 18 F, SAKAC 18 M, SA 20 ES, SA 20 ES-2RS, SC 20 ES, SA 20 C, SAKB 20 F, SAKAC 20 M, SAKB 22 F, SAKAC 22 M, SA 25 ES, SA 25 ES-2RS, SC 25 ES, SA 25 C, SA 25 TXE-2LS, SAKAC 25 M, SA 30 ES-2RS, SA 30 ES, SC 30 ES, SA 30 C, SA 30 TXE-2LS, SAKAC 30 M, SA 35 ES-2RS, SC 35 ES, SA 35 TXE-2LS, SAA 40 ES-2RS, SA 40 ES, SA 40 ES-2RS, SC 40 ES, SAA 40 TXE-2LS, SA 40 TXE-2LS, SCH 40 TXE-2LS, SAA 45 ES-2RS, SA 45 ES-2RS, SC 45 ES, SAA 45 TXE-2LS, SA 45 TXE-2LS, SAA 50 ES-2RS, SA 50 ES-2RS, SC 50 ES, SAA 50 TXE-2LS, SA 50 TXE-2LS, SAA 60 ES-2RS, SA 60 ES-2RS, SC 60 ES, SAA 60 TXE-2LS, SA 60 TXE-2LS, SC 70 ES, SAA 70 TXE-2LS, SA 70 TXE-2LS, SAA 80 ES-2RS, SA 80 ES-2RS, SC 80 ES, SAA 80 TXE-2LS]
