เครื่องมือตั้งแนวสายพาน และเฟืองโซ่

เครื่องมือตั้งแนวสายพาน SKF รุ่น TKBA Series

SKF ได้พัฒนาเครื่องมือตั้งแนวสายพานในซีรีส์ TKBA จำนวน 3 รุ่น เพื่อช่วยให้การตั้งแนวพู่เล่ย์และเฟืองโซ่ มีความแม่นยำสูง รองรับการใช้งานในอุตสาหกรรมเกือบทุกประเภท

เครื่องมือได้รับการออกแบบให้ใช้งานได้ง่าย โดยไม่จำเป็นต้องมีการฝึกอบรมพิเศษ ระบบเลเซอร์จะแสดงตำแหน่งของความคลาดเคลื่อนของแนวสายพาน ทำให้ผู้ใช้งานสามารถตรวจสอบและปรับตั้งแนวได้อย่างรวดเร็วและแม่นยำ

เครื่องมือตั้งแนวสายพาน TKBA สามารถตั้งแนวพู่เล่ย์และเฟืองโซ่ด้อย่างถูกต้อง พร้อมช่วยแก้ไขปัญหาการเยื้องศูนย์ในหลายรูปแบบ

อุปกรณ์แต่ละชุดประกอบด้วย

อุปกรณ์สามารถติดตั้งได้อย่างรวดเร็วด้วย แม่เหล็กกำลังสูง ซึ่งสามารถยึดกับด้านในหรือด้านนอกของพู่เล่ย์สายพาน หรือเฟืองโซ่ได้อย่างมั่นคง

ลำแสงเลเซอร์จะถูกยิงจากตัวส่งไปยังตัวรับ เพื่อช่วยตรวจสอบและแก้ไขการเยื้องศูนย์ในรูปแบบต่าง ๆ ได้แก่

ขอใบเสนอราคา :

การตั้งแนวระบบสายพานและระบบโซ่อย่างแม่นยำ จะช่วยลดการสึกหรอของ

รวมถึงช่วยยืดอายุการใช้งานของสายพานและพู่เล่ย์ได้อีกด้วย นอกจากนี้ การตั้งแนวที่ถูกต้องยังช่วยลดการสั่นสะเทือนของเครื่องจักร ส่งผลให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพมากขึ้น

ประโยชน์หลักของการตั้งแนวที่แม่นยำ ได้แก่

ทำไมต้องซื้อกับ บริษัท ไทยภาสิทธิ์ จำกัด ?

ตัวแทนจำหน่ายสินค้า SKF อย่างเป็นทางการ
ประสบการณ์มากกว่า 33 ปีในวงการอุตสาหกรรม
สต็อกสินค้าพร้อมส่ง มากกว่า 8,000 รายการ
บริการให้คำปรึกษาโดยผู้เชี่ยวชาญ
บริการครบวงจรสำหรับลูกค้าอุตสาหกรรม
ให้คำแนะนำด้านเทคนิค พร้อมสาธิตการใช้งานสินค้า

Technical data	TKBA 11	TKBA 21	TKBA 31	TKBA 40
Designation	TKBA 11	TKBA 21	TKBA 31	TKBA 40
Transmitter/emitter unit
Type of laser	Red laser diode	Red laser diode	Green laser diode	Red laser diode
Laser	1 × Built-in class 2 laser, <1mW, 635nm	1 × Built-in class 2 laser, <1mW, 635nm	1x Built-in class 2 laser, <1mW, 520nm	1 × Built-in class 2 laser, <1 mW, 632 nm
Laser line length	2.4 m at 2 m (7.9 ft at 6.6 ft)			3 m at 2 m (9.8 ft at 6.6 ft)
Measurement accuracy
- Angular	Better than 0.02° at 2 m (6.6 ft)			Better than 0.2°
- Offset	Better than 0.5 mm (1/50" in.)			Better than 0.5 mm (0.02 in.)
Measurement distance	50 to 3 m (2 to 10 ft)	51 to 3 m (2 to 10 ft)	50 to 6 m (2 to 20 ft)	51 to 6 m (2 to 20 ft)
Control	Laser ON/OFF			Laser on/off switch
Housing material	ABS + 2K and Aluminium base powder coat finish			Extruded aluminium
Receiver unit
Housing material	Passive targets: ABS	Same as transmitter unit Passive targets: ABS		Aluminium
Fixtures
Mounting	Magnetic, side mounted			Magnetic, groove mounted (optional side adapter TMEB A2)
V-guides	N/A			Size 1: 22 mm, short rods (3× pairs) Size 2: 22 mm, long rods (3× pairs) Size 3: 40 mm, short rods (3× pairs) Size 4: 40 mm, long rods (3× pairs)
Battery	3 x AAA Alkaline type IEC LR03			2× AAA Alkaline type IEC LR03
Operation time	32 hours (continuous operation)		6 hours (continuous operation)	20 hours (continuous operation)
Operating requirements
Operating temperature	0 to 40 °C (32 to 104 °F)
Storage temperature	- 20 to 60 °C (-4 to 140 °F)			-20 to +65 °C (-4 to +150 °F)
Relative humidity	10 to 90% RH non-condensing
IP rating	IP 40
Calibration certificate	-			Valid for two years
Dimensions
Transmitter/emitter unit	98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.)			70 × 74 × 61 mm (2.8 × 2.9 × 2.4 in.)
Receiver unit	Passive targets: 40 x 25 mm (1.57 x 0.98 in.)	Same as transmitter unit Same as transmitter unit Passive targets: 40 x 25 mm (1.57 x 0.98 in.)		96 × 74 × 61 mm (3.8 × 2.9 × 2.4 in.)
Carrying case dimensions	260 × 85 × 180 mm (10.2 × 3.3 × 7.1 in.)	360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.)		260 × 85 × 180 mm (10.2 × 3.4 × 7.0 in.)
Weight
Transmitter/emitter unit	250 g (0.55 lb) with batteries			320 g (0.7 lb)
Receiver unit	35 g (0.08 lb) 3 pcs passive targets	Same as transmitter unit		270 g (0.6 lb)
Total (incl. case)	0.84 kg (1.85 lb)	1.62 kg (3.57 lb)	1.88 kg (4.14 lb)	1.2 kg (2.7 lb)

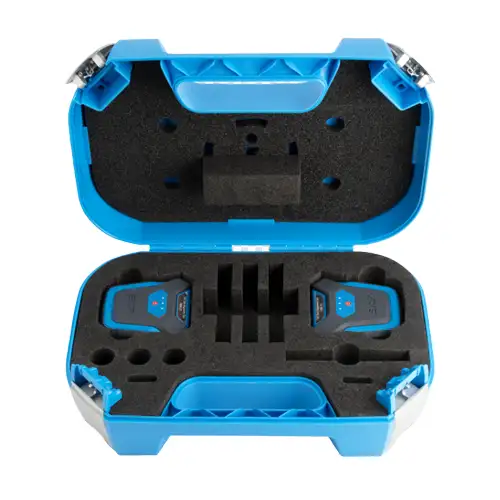

Case contents	1 x TKBA 11 transmitter unit 3 x TKBA TARGET passive targets 3 x AAA batteries 1 x Printed Instructions for use	2 x TKBA 21 transmitter / receiver unit 6 x AAA batteries 1 x Printed Instructions for use	2 x TKBA 31 transmitter/ receiver unit 3 x TKBA TARGET passive targets 6 x AAA batteries 3 x Belt tension checkers of different loads 1 x Pulley groove profile checker 1 x Printed Instructions for use	1 x TKBA 40 transmitter unit 1 x TKBA 40 receiver unit 2 x AA batteries 4 x sizes of V-guides, 3 × of each size 1 x Printed Instructions for use 1 x Calibration certificate
